一、实验目的

1. 掌握网络地址的定义

2. 掌握动态路由协议 RIP 的配置方法

3. 掌握动态路由协议 OSPF 的配置方法

二、实验内容

搭建小型网络并配置动态路由

三、实验环境

安装 Cisco Packet Tracer 的计算机一台

四、实验步骤

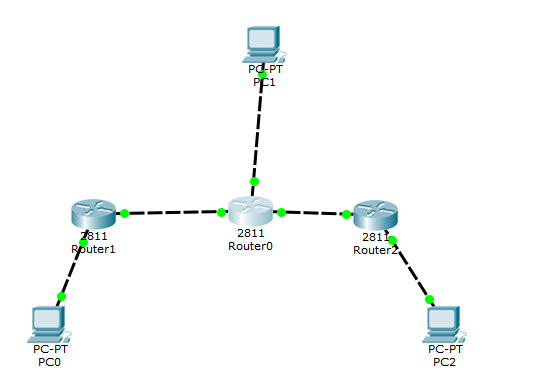

1、创建网络拓扑

打开 Cisco Packet Tracer 软件，在左侧 “设备选择栏” 中选择对应的设备：

路由器：选择 “Routers”→“2811”，拖拽 3 台到工作区，分别命名为 R0、R1、R2。

终端 PC：选择 “End Devices”→“PC-PT”，拖拽 3 台到工作区，分别命名为 PC0、PC1、PC2。

进行物理连接：

使用 “直通线”（Cables→Copper Straight-Through）连接 PC0 的 “FastEthernet0” 接口与 R0 的 “FastEthernet0/1” 接口。

连接 PC1 的 “FastEthernet0” 接口与 R1 的 “FastEthernet1/0” 接口。

连接 PC2 的 “FastEthernet0” 接口与 R2 的 “FastEthernet0/1” 接口。

连接 R0 的 “FastEthernet0/0” 接口与 R1 的 “FastEthernet0/0” 接口。

连接 R1 的 “FastEthernet0/1” 接口与 R2 的 “FastEthernet0/0” 接口。

检查物理连接状态：所有连接线路显示为 “绿色”，表示物理连接正常；若为 “红色”，需重新插拔接口。

2、配置各台终端的 IP 地址

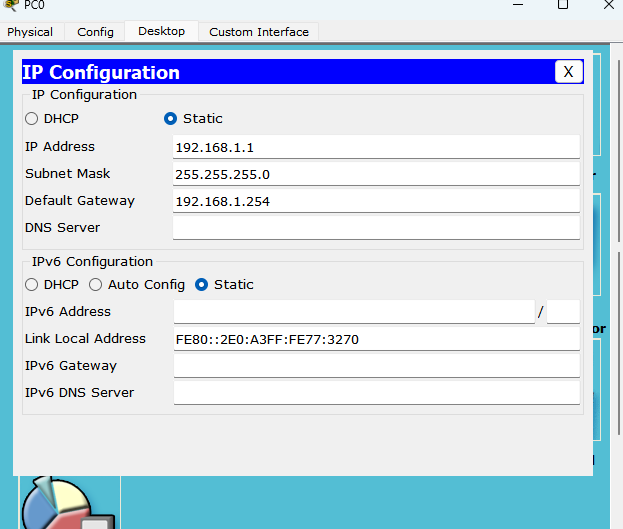

PC0：

IP Address：192.168.1.1

Subnet Mask：255.255.255.0

Default Gateway：192.168.1.254（对应 R0 的接口 IP，即子网网关）

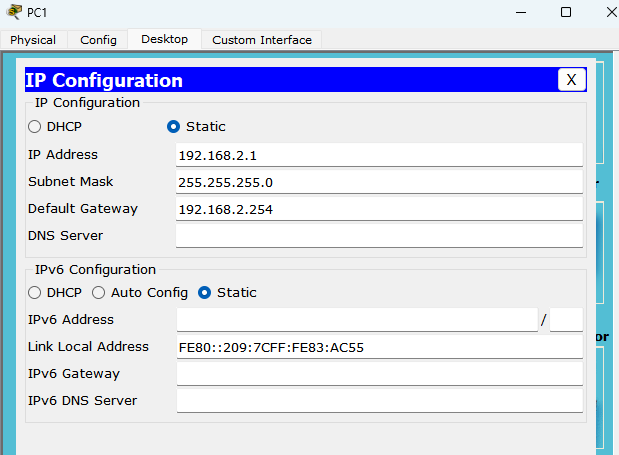

PC1：

IP Address：192.168.2.1

Subnet Mask：255.255.255.0

Default Gateway：192.168.2.254（对应 R1 的接口 IP）

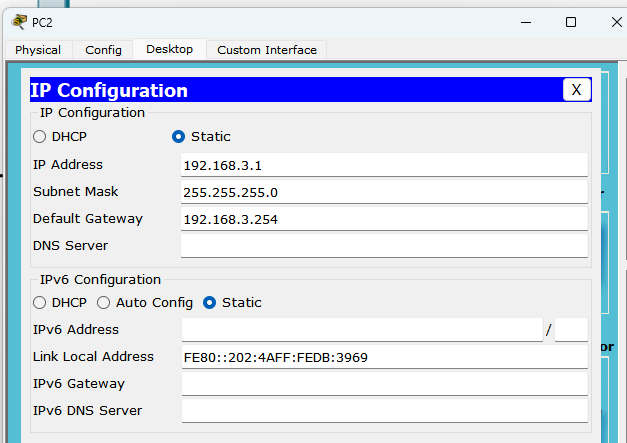

PC2：

IP Address：192.168.3.1

Subnet Mask：255.255.255.0

Default Gateway：192.168.3.254（对应 R2 的接口 IP）

3、配置动态路由

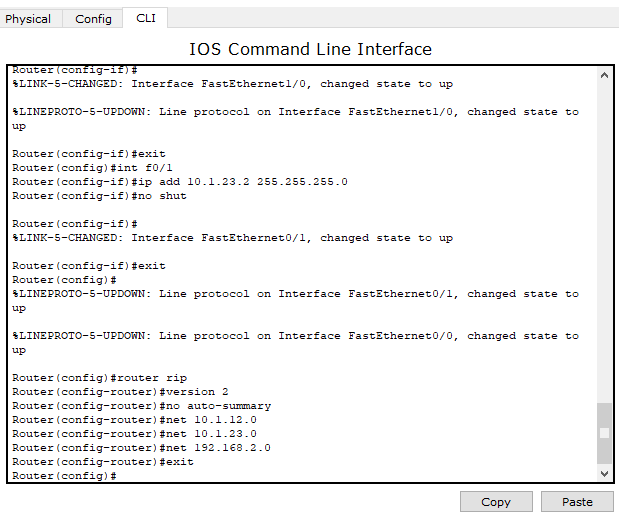

RIP 协议配置需在路由器全局配置模式下进行，核心步骤为启用 RIP、指定版本、关闭自动汇总、宣告直连网段。配置结果如下

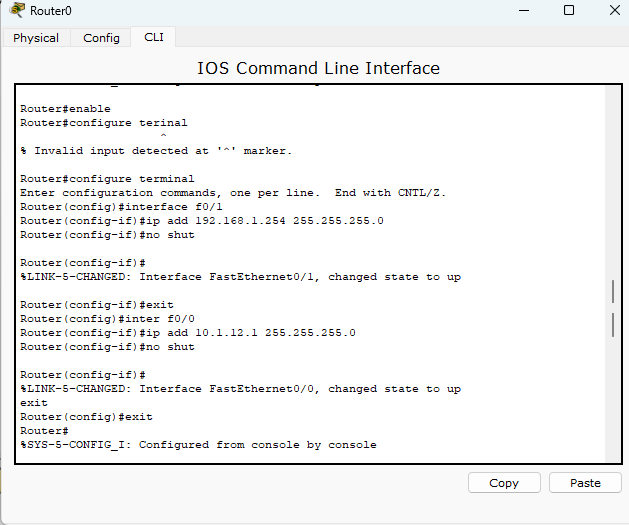

R0：

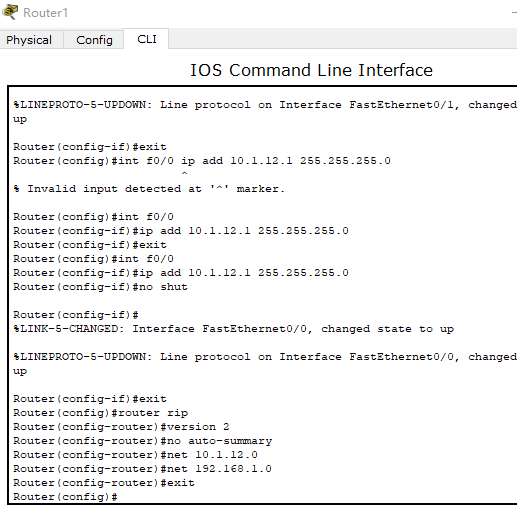

R1：

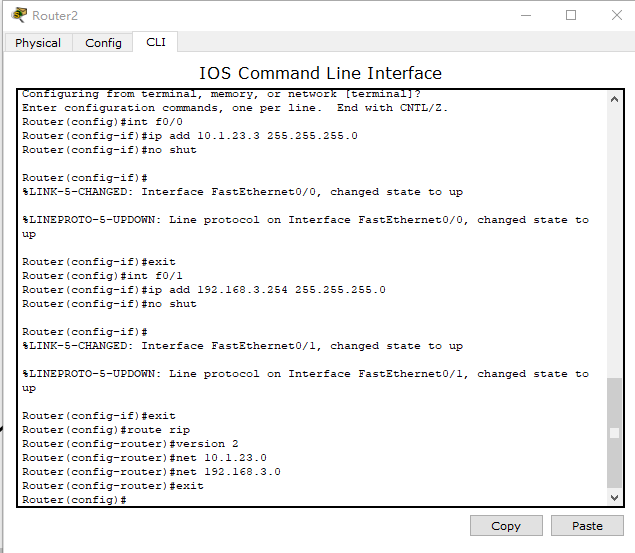

R2：

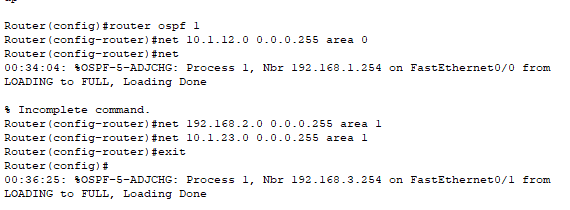

OSPF 配置：

4、验证配置动态路由后不同网络之间的联通性。

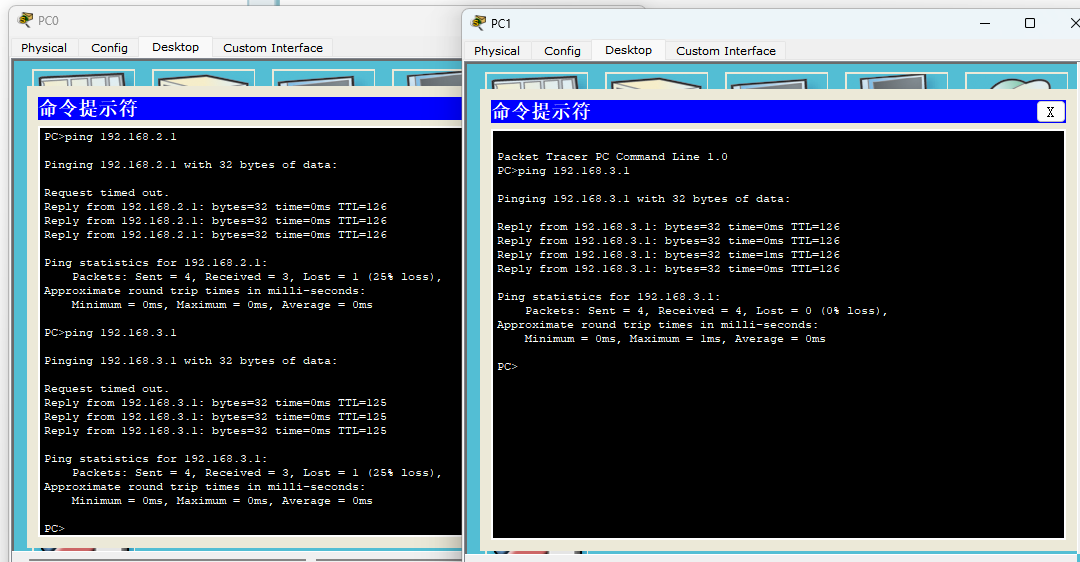

在任意一台 PC 上打开命令行（右键 PC→“Command Prompt”），使用 ping 命令测试与其他子网 PC 的连通性：

在 PC1 中输入：ping 192.168.2.1（测试与 PC1 的连通性）

在 PC1 中输入：ping 192.168.3.1（测试与 PC2 的连通性）

在 PC2 中输入：ping 192.168.3.1（测试与 PC2 的连通性）

三、总结

对上机实践结果进行分析，上机的心得体会。

网络拓扑规划是实验成功的基础，它决定了整个网络的布局和结构，对于网络的性能和稳定性有着至关重要的影响。子网划分规则决定了 IP 地址的分配方式，以及网络中各个子网的大小和数量。只有明确了子网划分规则，才能确保路由器接口 IP 与终端 PC 的网关地址一致，否则会导致网络连通性失败，影响整个网络的正常运行。

本次实验让我对计算机网络中的动态路由技术有了更直观、深入的理解。动态路由技术是一种自动发现和更新网络路由信息的技术，它可以根据网络拓扑的变化自动调整路由表，确保数据包能够正确地到达目的地。在未来的学习和工作中，我将继续深入研究网络技术，不断提高自己的网络技能和解决问题的能力，为网络技术的发展和应用做出更大的贡献。
