一、实验目的

1. 验证交换机自学习功能

2. 了解虚拟局域网的作用

3. 掌握在一台交换机上配置虚拟局域网的方法

二、实验内容

在一台交换机上配置虚拟局域网并验证其正确性

三、实验环境

安装 Cisco Packet Tracer 的计算机一台

四、实验步骤

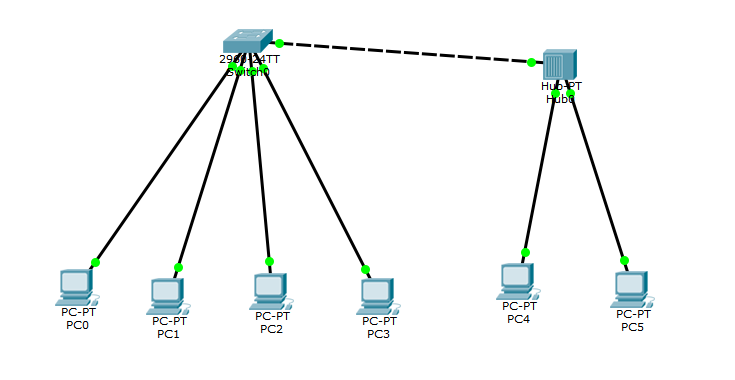

1、创建网络拓扑

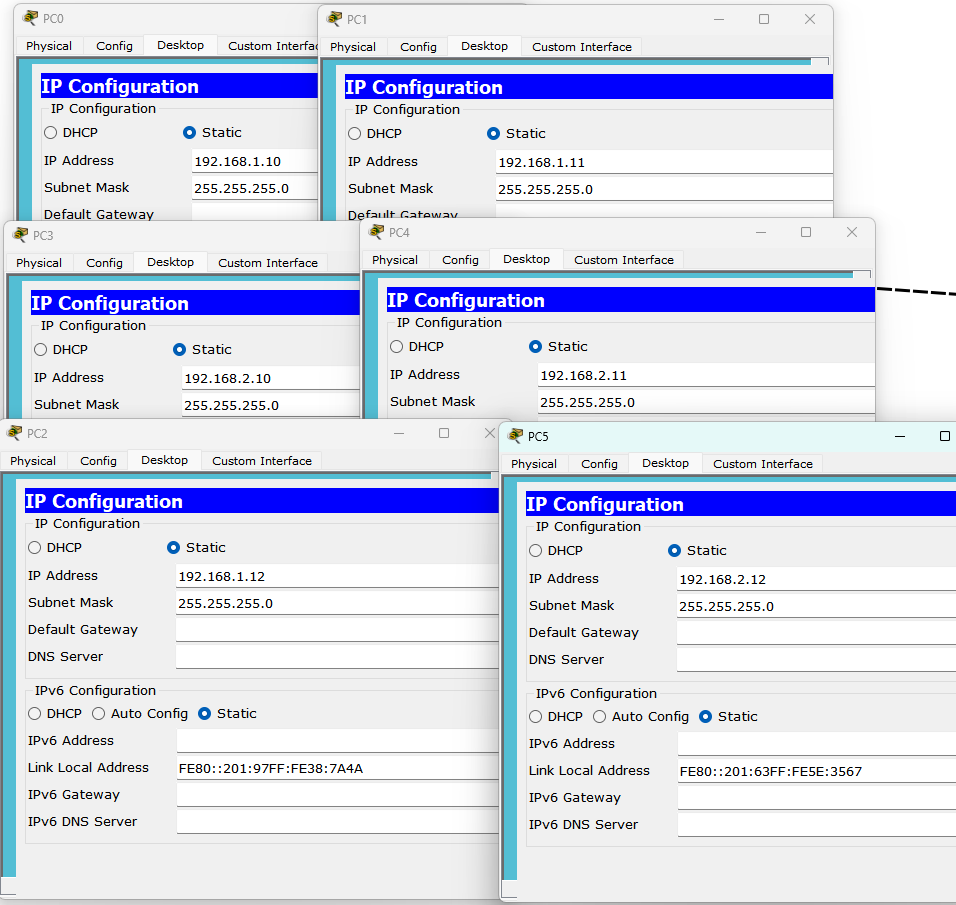

  1. 配置各台终端的 IP 地址

配置这六个设备的 ip 地址如下：

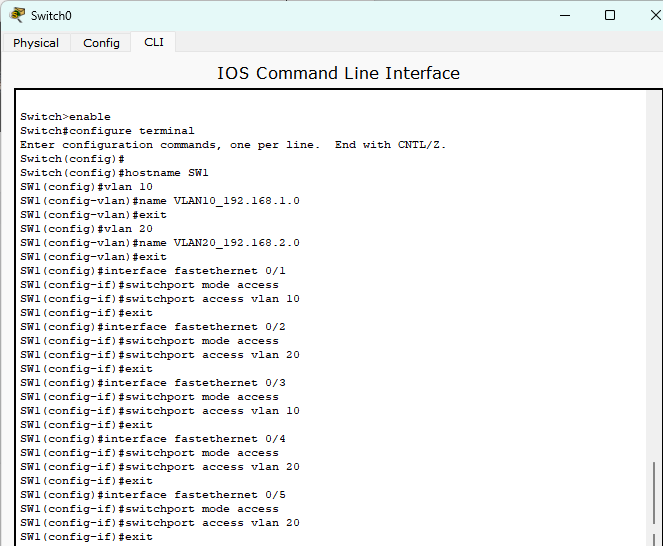

  1. 配置 VLAN

配置分为两步：先在交换机上创建 VLAN，再将对应接口划入指定 VLAN。

双击交换机，选择 “Command Line” 选项卡，进入命令行。

输入如下命令：

  1. 验证同一局域网内终端可通信和不同局域网内终端无法通信。

通过 “ping” 命令验证同一 VLAN 内终端可通信，不同 VLAN 内终端无法通信。

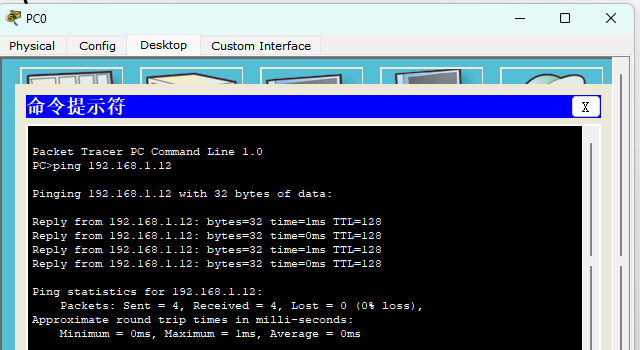

验证 1：同一 VLAN 内通信

双击 PC0，进入 “Desktop” 选项卡，点击 “Command Prompt”（命令提示符）。

输入 ping 192.168.1.12（PC2 的 IP 地址），按回车。

观察结果：若显示 “Reply from 192.168.1.12: bytes=32 time<1ms TTL=128”，说明同一 VLAN 内可正常通信。

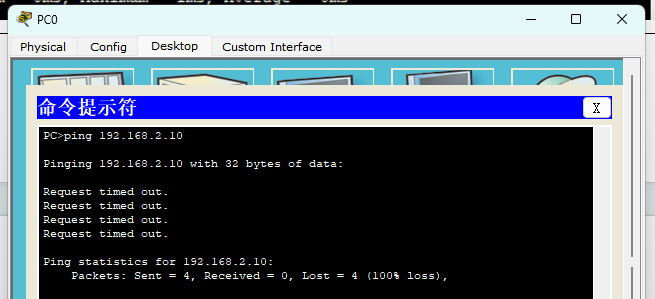

验证 2：不同 VLAN 内通信

在 PC1 的命令提示符中，输入 ping 192.168.2.10，按回车。

观察结果：若显示 “Request timed out”（请求超时），说明不同 VLAN 内无法直接通信，VLAN 隔离作用生效。

三、总结

对上机实践结果进行分析，上机的心得体会。

通过本次虚拟局域网配置实验，我深入理解了交换机自学习功能及 VLAN 的隔离作用。实验中，我成功在一台交换机上创建了 VLAN 并将接口划入指定区域，通过 ping 命令验证了同一 VLAN 内终端可正常通信，而不同 VLAN 间则无法直接通信。这一过程不仅提升了我的实操能力，也让我对网络架构有了更直观的认识
